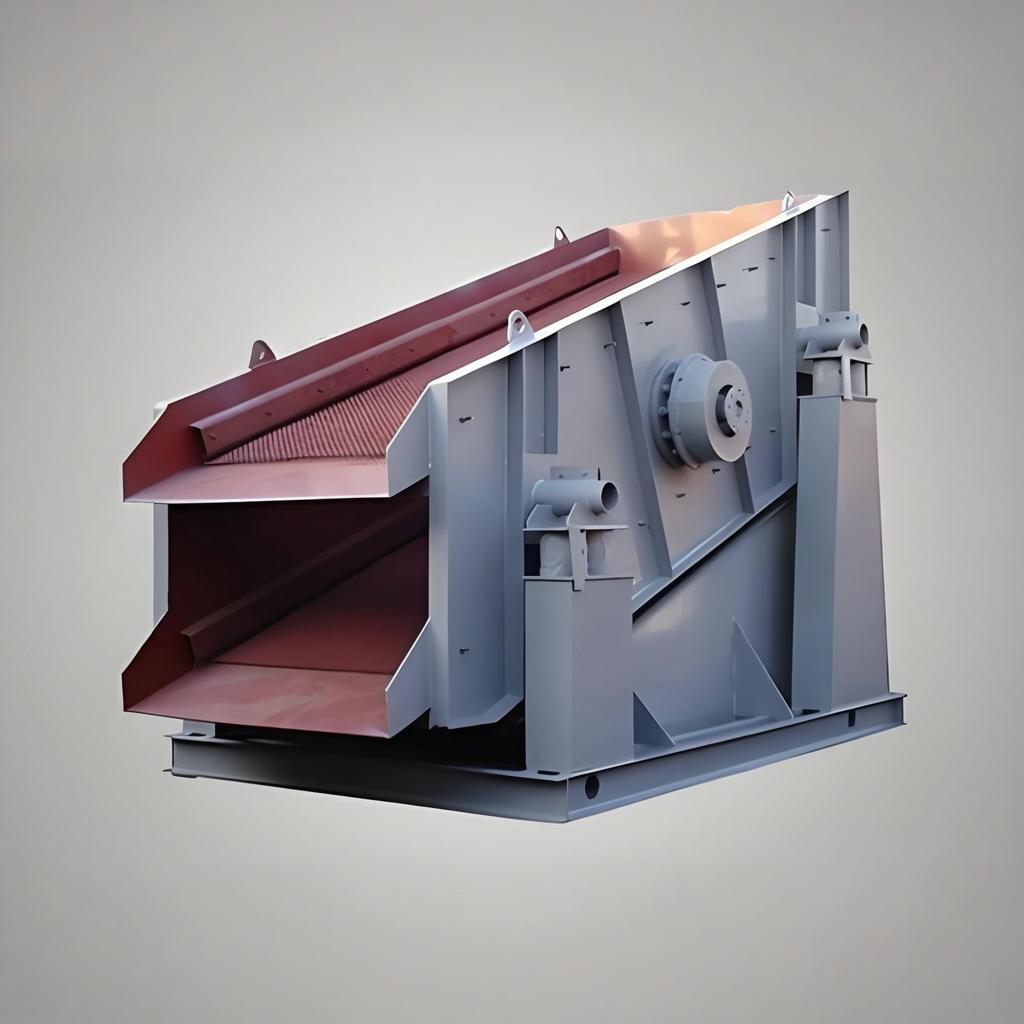

圆振动筛

圆振动筛

【产品简介】：一款筛箱做圆周运动、性能先进的矿用振动筛。

【处理能力】：80～1700t/h

【应用范围】：鑫海振动筛分机适于选矿厂作物料分级用，还可用于脱水、脱泥、脱介等。

【产品改进】：鑫海圆振筛采用的是偏心轴加偏心块式振动器，运转平稳，筛分效率高。

优势特点

圆振动筛其运动轨迹近乎于圆，故简称为圆振筛，是一种多层数、高效新型振动筛；

采用低应力减震弹簧，运行噪音小；

采用超重型大油隙轴承，运转温度低，寿命长；

采用环槽铆钉和板块式筛箱框架结构，筛框结构强度高；

可提供耐磨橡筛网，能使卡在筛孔中的物料跳出，防止筛孔堵塞；

处理量大，零部件通用性强，维修方便。

工作原理

圆振动筛分机工作原理是通过点击经三角带，使激振器偏心块产生高转速，当运转的偏心块产生很大的离心力，激发振动筛筛箱产生一定的振幅动作，筛上物料在倾斜的筛面上受筛箱传给的冲击力而产生的连续抛掷动作，让物料与圆振筛筛面相遇的过程中将小于筛孔的颗粒过筛，实现筛分作业。

技术参数

型号	筛面			最大给料粒度 (mm)	处理能力（t/h)	电动机		重量(kg)
	面积（m2)	倾角（° )	筛孔尺寸（mm)			型号	功率(kW)
YA1236	4.3	20	6~50	200	80~240	Y160M-4	11	4905
2YA1236					80~240	Y160M-4		5311
YA1530	4.5				80~240	Y160M-4		4675
YA1536	5.4				100~350	Y160M-4		5137
2YA1536				400	100~350	Y160L-4	15	5624
YAH1536			30~150		160~650	Y160M-4	11	5621
2YAH1536			30~150; 6~50		160~650	Y160L-4	15	6045
YA1542	6.5		6~50	200	110~385	Y160M-4	11	5515
2YA1542			30~150		110~385	Y160L-4	15	6098
YA1548	7.2		6~50		120~420	Y160L-4		5918
2YA1548			6~50		120~420	Y160L-4		6321
YAH1548	7.2		30~150	400	200~780	Y160L-4		6842
2YAH1548	7.2		30~150 ； 6~50		200~780	Y160L-4		7404
YA1836	6.5		30~150	200	140~220	Y160M-4	11	5205
2YA1836	6.5		30~150		140~220	Y160L-4	15	5946
YAH1836	6.5		30~150	400	220~910	Y160M-4	11	5900
2YAH1836	6.5		30~150； 6~50		220~910	Y160L-4	15	6353
YA1842	7.6		6 ~150	200	140~490	Y160L-4	15	5829
2YA1842	7.6		6 ~150		140~490	Y160L-4	15	6437
YAH1842	7.6		30~150	400	450~800	Y160L-4	15	6352
2YAH1842	7.6		30~150； 6~50		450~800	Y160L-4	15	7037
YA1848	8.6	20	6~50	200	150~525	Y160L-4	15	6289
2YA1848	8.6			200	150~525	Y160L-4	15	6624
YAH1848	8.6		30~150	400	250~1000	Y160L-4	15	7122
2YAH1848	8.6		30~150； 6~50	400	250~1000	Y160L-4	15	7740
YA2148	10		6~50	200	180~630	Y180M-4	18.5	9033
2YA2148	10		6~50	200	180~630	Y180L-4	22	10532
YAH2148	10		13~200	400	270~1200	Y180M-4	18.5	10430
2YAH2148	10		30~150； 6~50	400	270~1200	Y180L-4	22	11190
YA2160	12.6		6~80	200	230~800	Y180M-4	18.5	9926
2YA2160	12.6		6~50	200	230~800	Y200L-4	22	11249
YAH2160	12.6		30~150	400	350~1500	Y200L-4	30	12490
2YAH2160	12.6		30~150； 6~50	400	350~1500	Y200L-4	30	13858
YA2448	11.5		6~50	200	200~700	Y180 M -4	18.5	9834
YAH2448	11.5		6~50	400	310~1300	Y200L-4	30	11830
2YAH2448	11.5		30~150； 6~50	400	310~1300	Y200L-4	30	13012
YA2460	14.4		6~50	200	260~780	Y200L-4	30	12240
2YA2460	14.4		6~50	200	260~780	Y200L-4	30	13583
YAH2460	14.4		30~150	400	400~1700	Y200L-4	30	13096
2YAH2460	14.4		30~150； 6~50	400	400~1700	Y200L-4	30	14455
